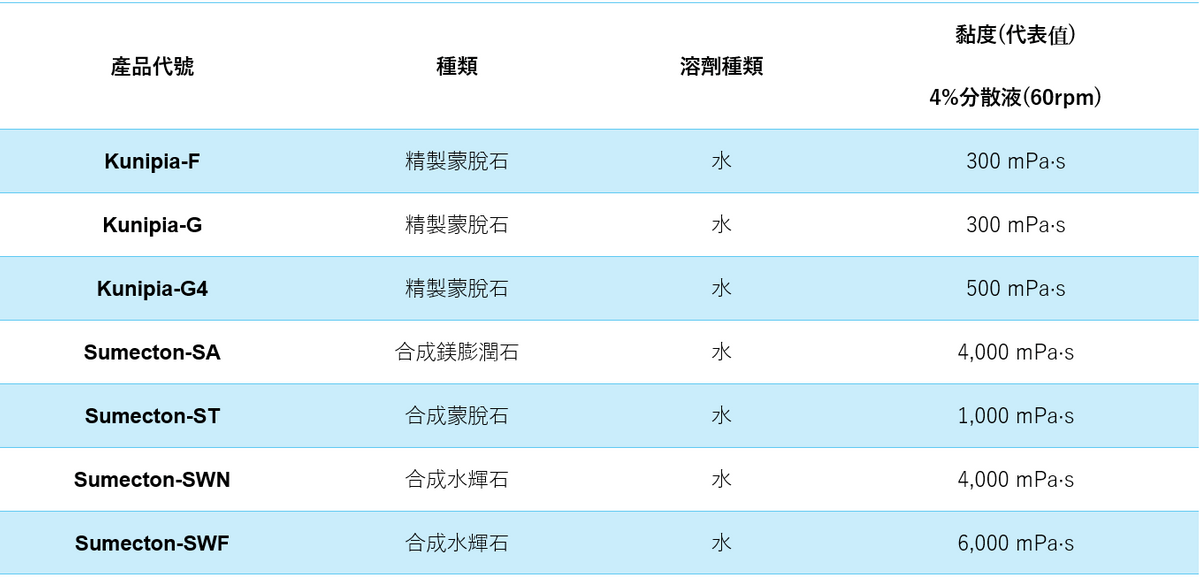

作為樹脂填充材料黏土的添加量約為百分之幾的程度。通常，這可以透過其中單體在分散的黏土存在下聚合的聚合方法或透過其中將黏土直接分散在聚合物中的熔融捏合方法來完成。在這種情況下，需要進行最佳化，因為這取決於黏土和樹脂之間的相容性以及機器的規格。另外，將聚合物和黏土與對兩者俱有親和力的分散介質混合，可以相對容易地將黏土分散到聚合物中。

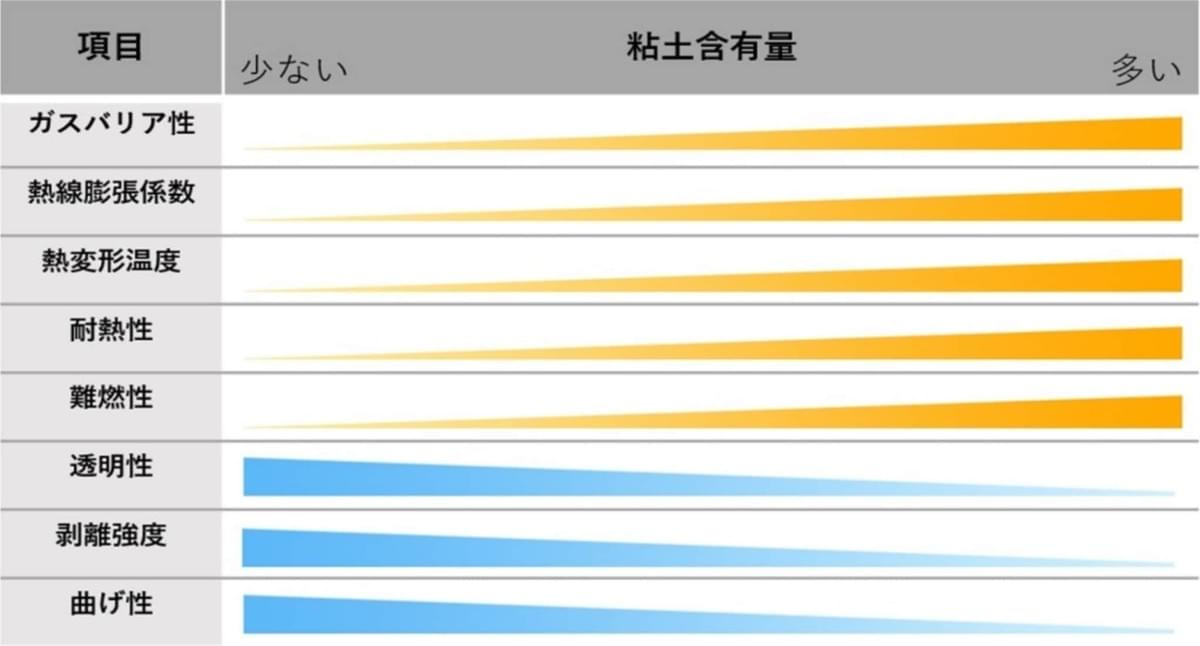

另一方面，增加黏土含量進一步強調了黏土的獨特性能，使其表現出氣體阻隔性、耐熱性和尺寸穩定性等功能。

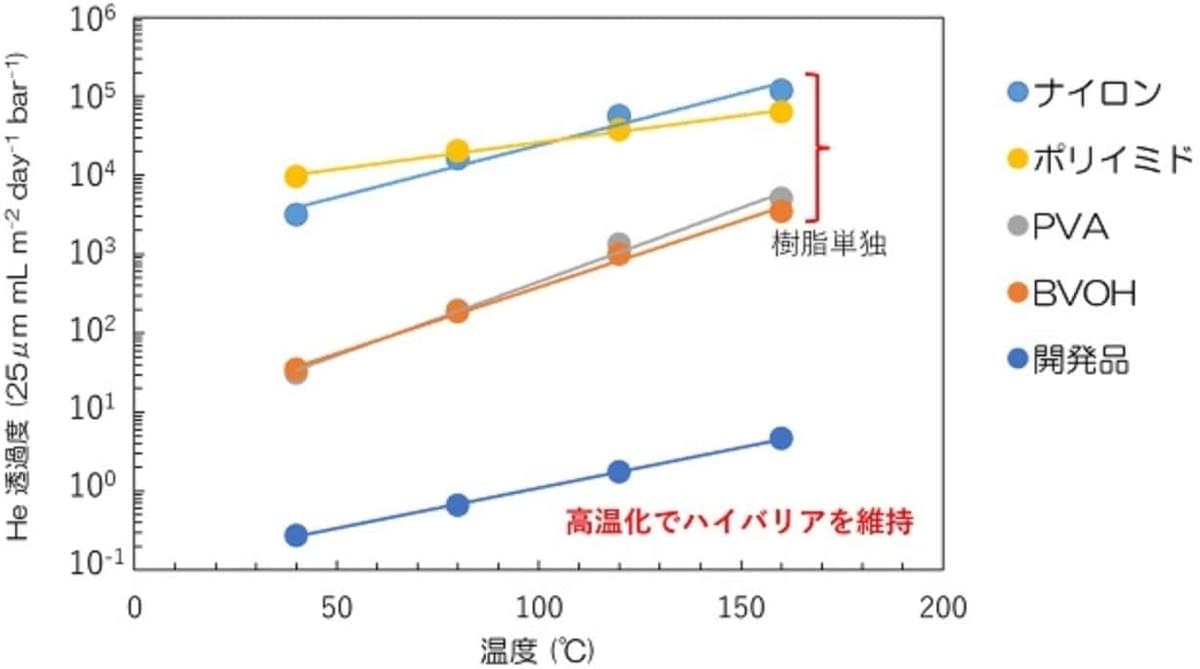

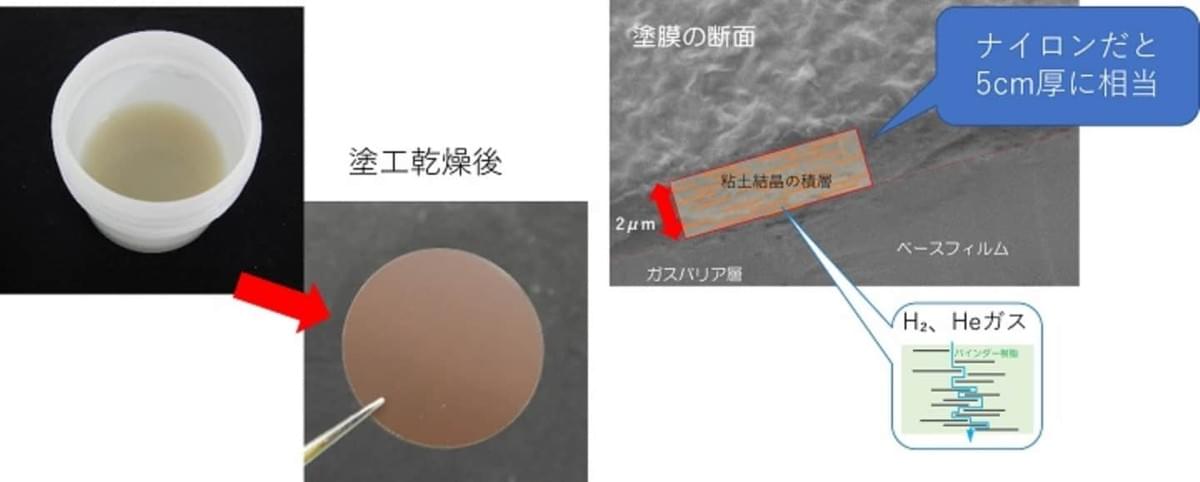

*為了實現氣體阻隔性，我們製作了分散有樹脂和黏土的塗層液，並對其進行包覆，以產生迷宮效果並提供高氣體阻隔性。

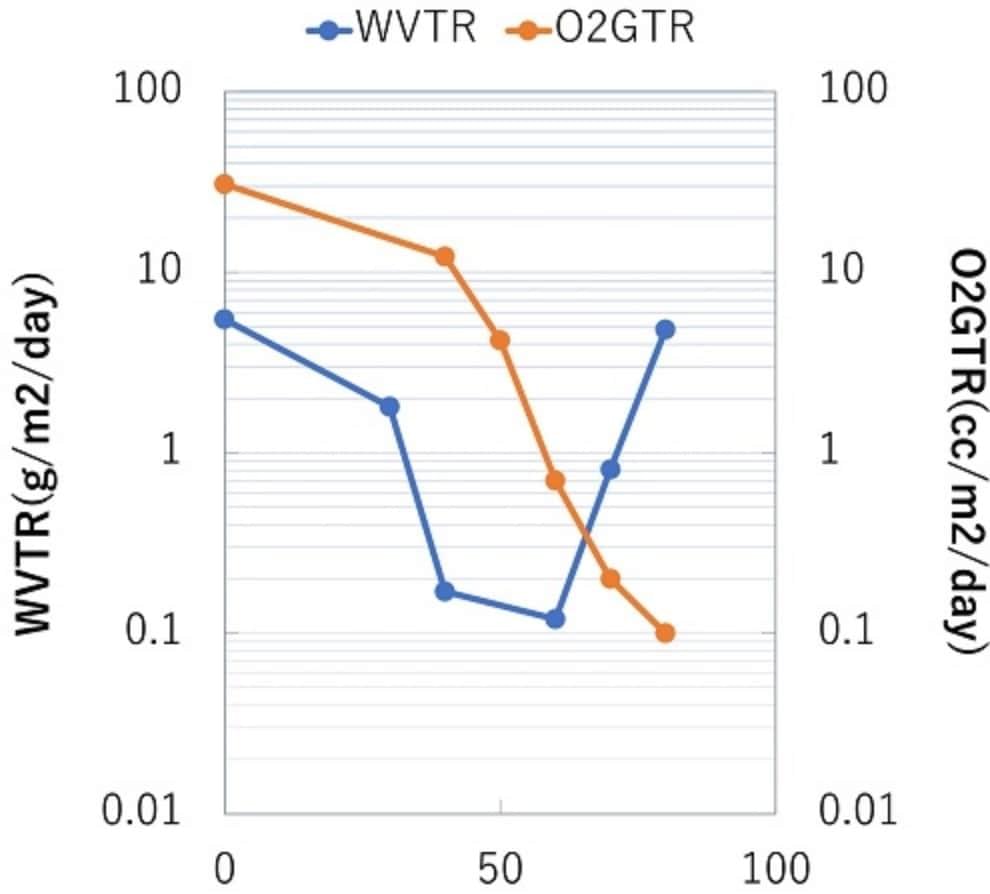

作為範例，阻氣性和相對於樹脂的黏土含量之間的關係如下所示。阻隔性的變化會根據樹脂的種類（阻隔性等）和黏土的種類（長徑比等）而變化，但隨著添加量的增加而有改善的傾向，在60～80wt%時達到最大值。在某些情況下，與單獨使用樹脂相比，性能可提高達 105 倍。

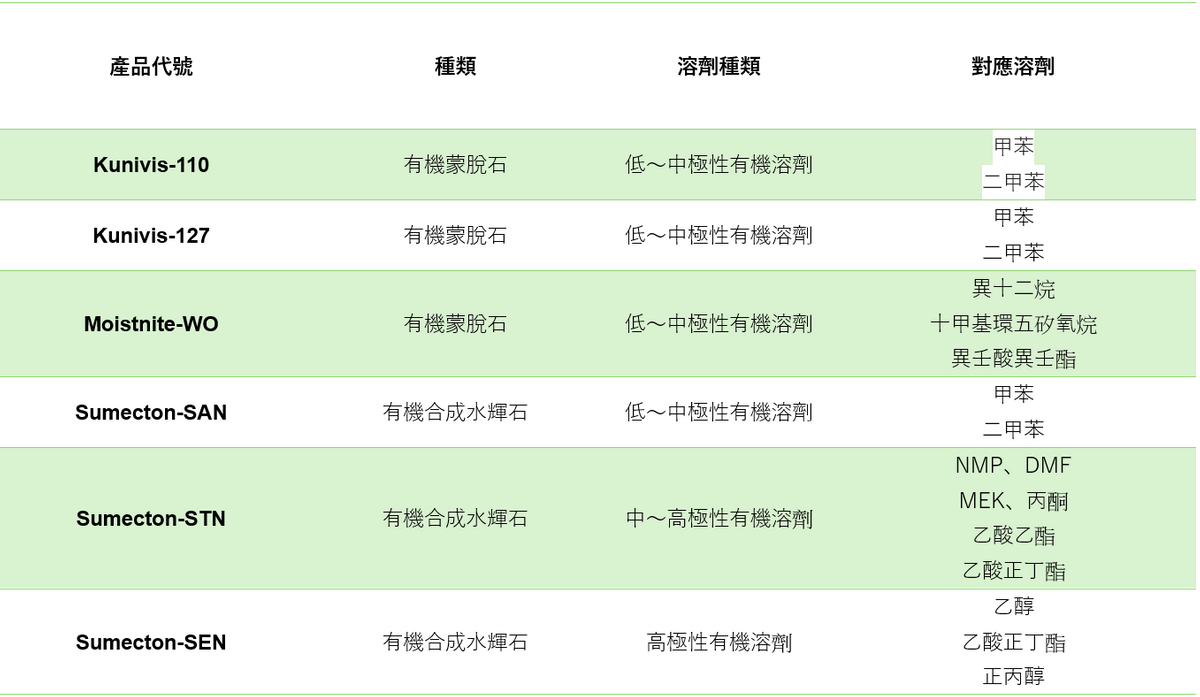

如果樹脂具有與黏土相近的極性性質，則更容易分散。

1. 容易分散的樹脂的例子包括高極性聚醯胺（尼龍）和聚氨酯。
2. 極性低的聚烯烴（聚乙烯、聚丙烯等）則難以分散。
3. 聚酯、丙烯酸、環氧樹脂等被認為在聚醯胺和聚烯烴之間難以分散。
